   Le Tracking



Imaginez que par exemple on souhaite incruster quelque chose dans un plan mais au malheur ça bouge ! Pour cela on va utiliser le tracking.

Mais qu'est-ce que le tracking ??? Et bien c'est le fait de suivre une cible (un pixel) dans une image.

Dans ce tutorial, on souhaite changer ce qui est affiché sur l'un des 2 écrans. Celui de gauche.

Faire click droit et enregistrer sous
Les fichiers sources
(dans un .rar)
Le fichier de projet .aep (after effects)
Le résultat final (au format quicktime)

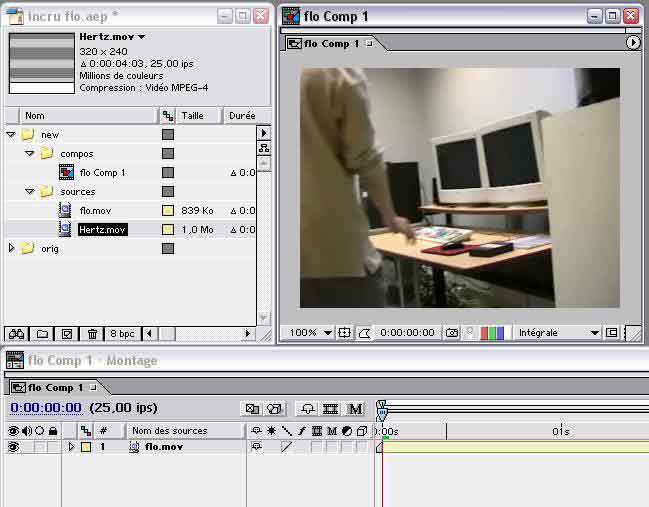

On commence par créer un nouveau projet, et on y importe chaque élément (flo.mov ; Hertz.mov ; blue_screen.tga) . On Créé une nouvelle composition nommée "flo Comp" de 320x240 d'une durée de 00:04:03 en pixel carré. insérez "flo.mov"

Pour pouvoir effectuer le tracking des 4 coins de l'écran il faut d'abord qu'il y ai une cible c'est à dire définir un calque qui sera affecté (en gros faut qu'il y ai sur la même compo le calque à tracker et le calque à incruster) Donc nous allons d'abord créer l'image qui sera incrustée, soit un faut écran "d'erreur fatale", avec une simulation d'un balayage (comme si on filmait un écran avec un caméscope).

On créé donc une deuxième composition de même résolution et de même durée (320x240 en pixel carré, durée 00:04:03) nommée la "blue_screen Comp". On y insère "blue_screen.tga". Dans celle-ci On créé un solide noir (ctrl+y) de même taille que cette compo et on le place en dessous du calque "blue_screen". (visuellement cela ne change rien). On insère ensuite Hertz.mov (qui simule le balayage d'un écran filmé) et on le place en dessous de "blue_screen" (donc entre le solide et le "blue_screen")

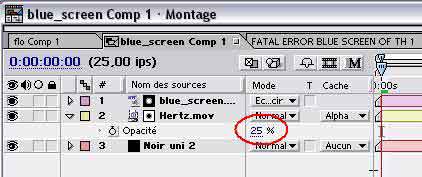

Ensuite sélectionnez le calque Hertz.mov et cliquez sur l'onglet "cache" (dans la timeline) et sélectionnez "alpha blue_screen.tga "

Cela va faire disparaître le calque "blue_screen" donc recliquez sur le petit oeil. Puis changez le  mode de fusion de celui-ci en "éclaircir" et donnez un taux de 25% de transparence au calque  "Hertz.mov"

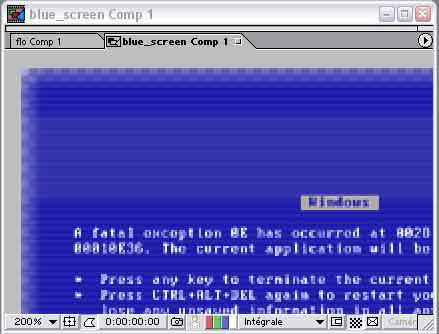

Ensuite créez un nouveau masque sur le calque "blue_screen" (menu Calque -> Masque -> Nouveau masque) avec un contour progressif de 74 pixels et une expansion de masque de -9 pixels.

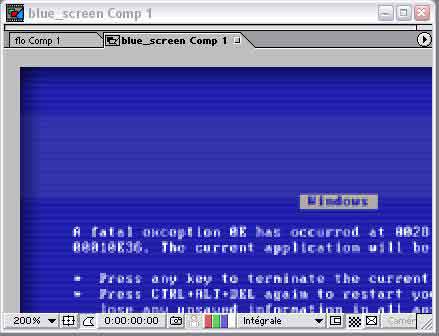

Le fait d'avoir créé un masque va simuler le bord d'un écran, et le fait d'avoir mis un solide noir en dessous empêche à la couche alpha d'avoir un bord transparent (dû au masque)

Ensuite on retourne sur l'autre composition (flo Comp) et on y insère la composition "blue_screen Comp" comme un simple calque, et mettez le invisible pour le moment (il suffit de cliquer sur le petit oeil)

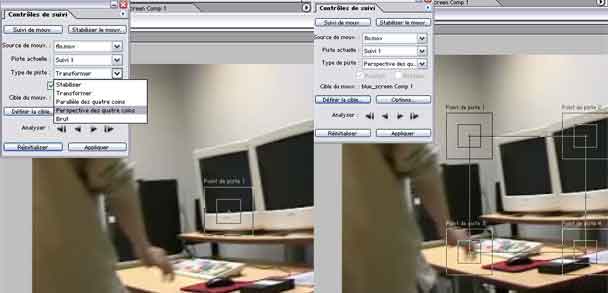

Sélectionner le calque "flo.mov" puis Animation -> Suivi de mouvement. Cela va ajouter un premier point de tracking. Cliquez sur "type de piste" et sur "Perspective des quatre coins". Ce qui va créer 3 autres points (soit un "carré" dont les coins seront ceux de l'image qu'on va incruster)

Positionnez chacun des 4 points de tracking à chaque coin de l'écran. Zoomez s'il le faut.


C'est là que les choses se corsent...



...car vous le remarquerez lorsque vous lancerez l'analyse (en cliquant sur petit bouton "lecture" qui analyse en lisant à faible vitesse) que le tracking se barre total au bout de quelques images à cause du léger bruit. Il suffit de revenir de quelques images en arrière et de tracker manuellement (le bouton tout à droite analyse d'une image) , en repositionnant à chaque fois si nécessaire.

(ça peut être très long, comme ça peut être très court...) Pour plus de précision il est possible d'agrandir ou au contraire de réduire la zone d'analyse, n'hésitez pas à zoomer jusqu'à voir des pixels !

Une fois cela accomplit, on clique sur "appliquer" (en vérifiant dans "Définir la cible que le calque de la composition "blue Comp" est bien activé). Cela applique en réalité l'effet de Quatre coins (Effets -> Déformations). Sauf que là les informations de tracking sont affectés au calque en points clés.

On rend visible à nouveau ce calque en cliquant sur son oeil. Il faut ensuite appliquer un léger "Flou gaussien" (Effets -> Netteté) de 0,3 pixel (car l'image blue_screen a été réduite, et de flouter un peu donne un meilleur rendu).

Ensuite appliquez l'effet "Teinte" (Effets -> Réglages) avec une valeur de -45 pour la Saturation et -20 pour la Luminosité globale. Cela va étalonner en quelques sortes l'image incrustée pour la rendre crédible.



Enfin ajouter le filtre "Bruit" (Effets -> Bruit) d'une valeur de 4% et par couleur, ce qui à pou effet de rendre le calque comme appartenant au même environnement.

La touche final consiste à un "motion blur" (le flou de bougé) qui rend réaliste les déplacements. cochez la case "M" pour le calque "blue_screen Comp", puis de cliquer sur l'icône "M" (qui permet de faire l'aperçu avec le motion blur) et taper CTRL+K (Paramètre de composition) dans "Avancé" changez la valeur "d'angle obturateur" à 90 (une valeur trop élevée créer trop de flou et même si le tracking est correct, le calque aura l'air de flotter, essayer de mettre à 720 et de faire un aperçu)

Voilà il n'y a plus qu'à faire un export.

Le résultat final (au format quicktime)
Faire click droit et enregistrer sous

Voilà, c'était un chtit truc à propos du tracking
by wiB
